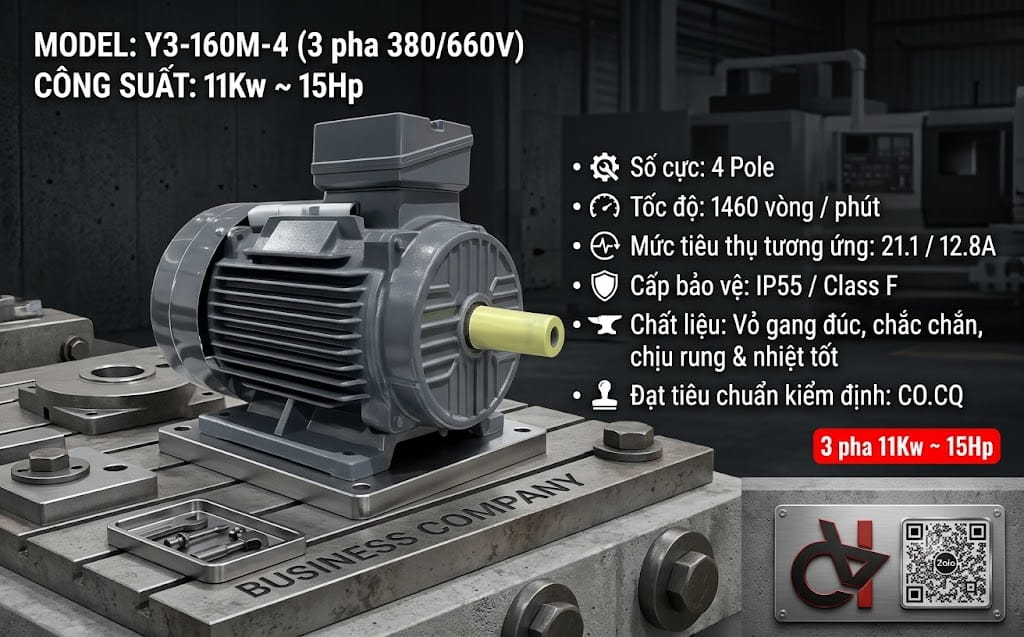

Motor kéo 11Kw vỏ gang TTT Y3-160M-4 ( 3 pha 380/660V )

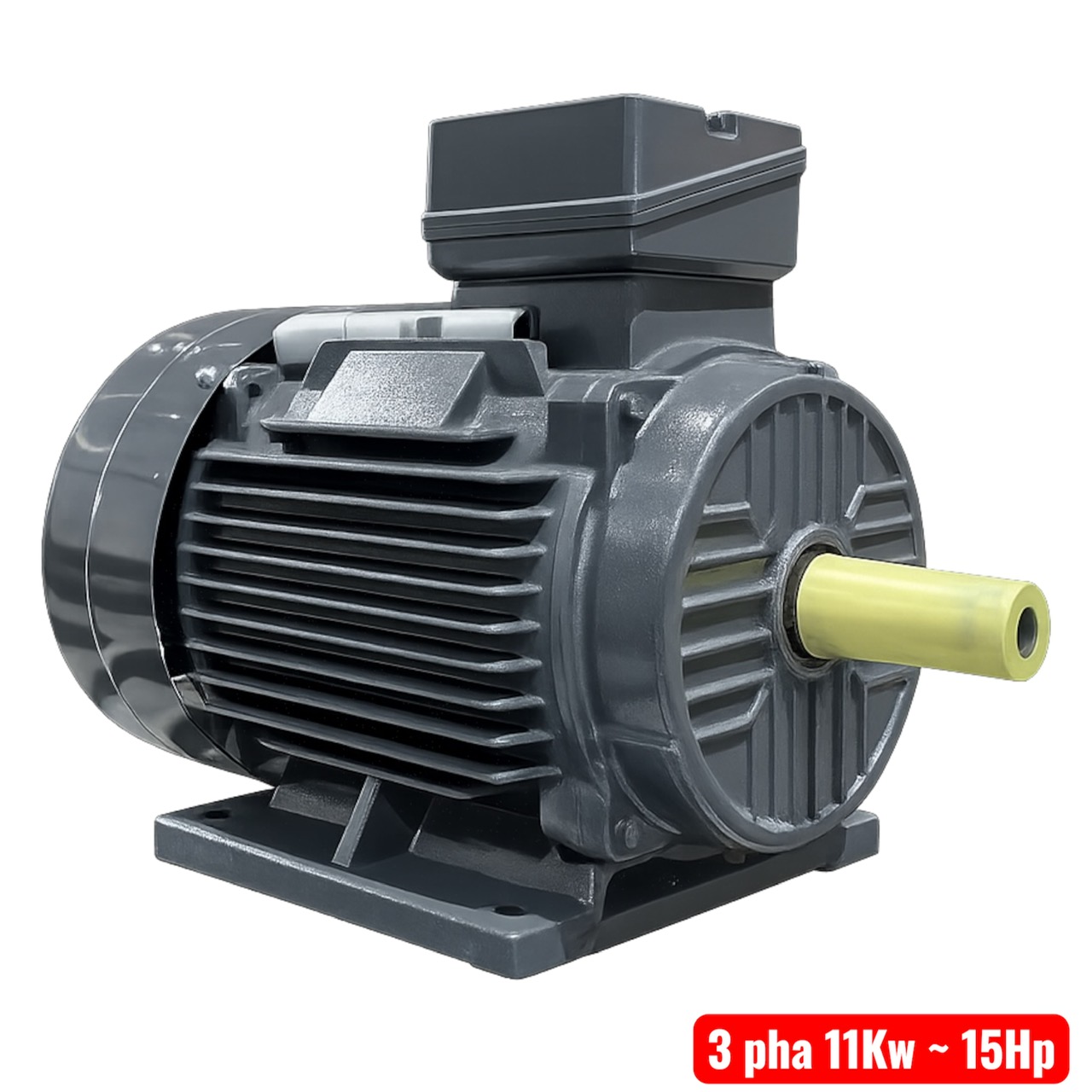

🛠️ Motor kéo vỏ gang 11Kw TTT Y3-160M-4 ( 3 pha 380/660V )

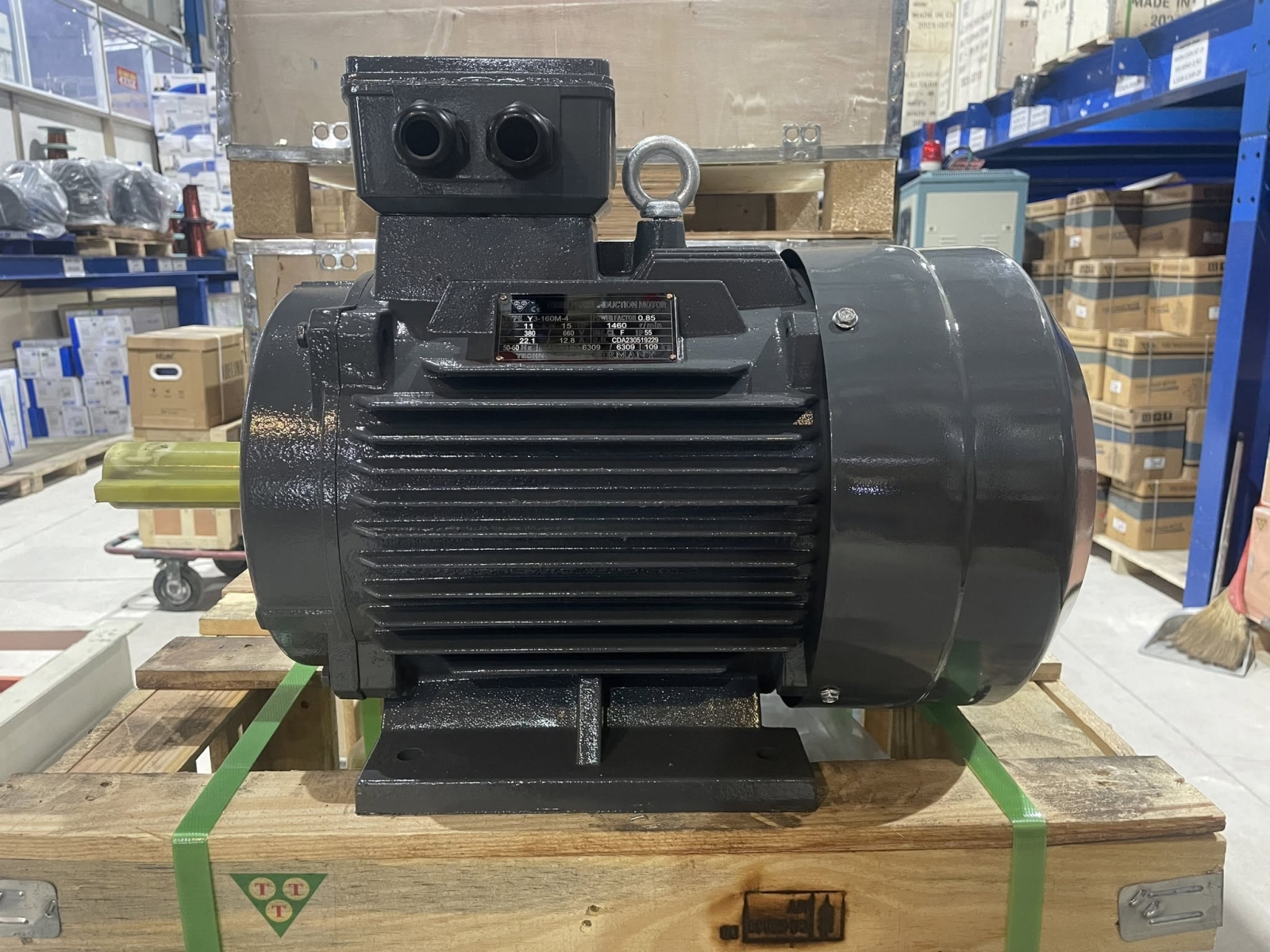

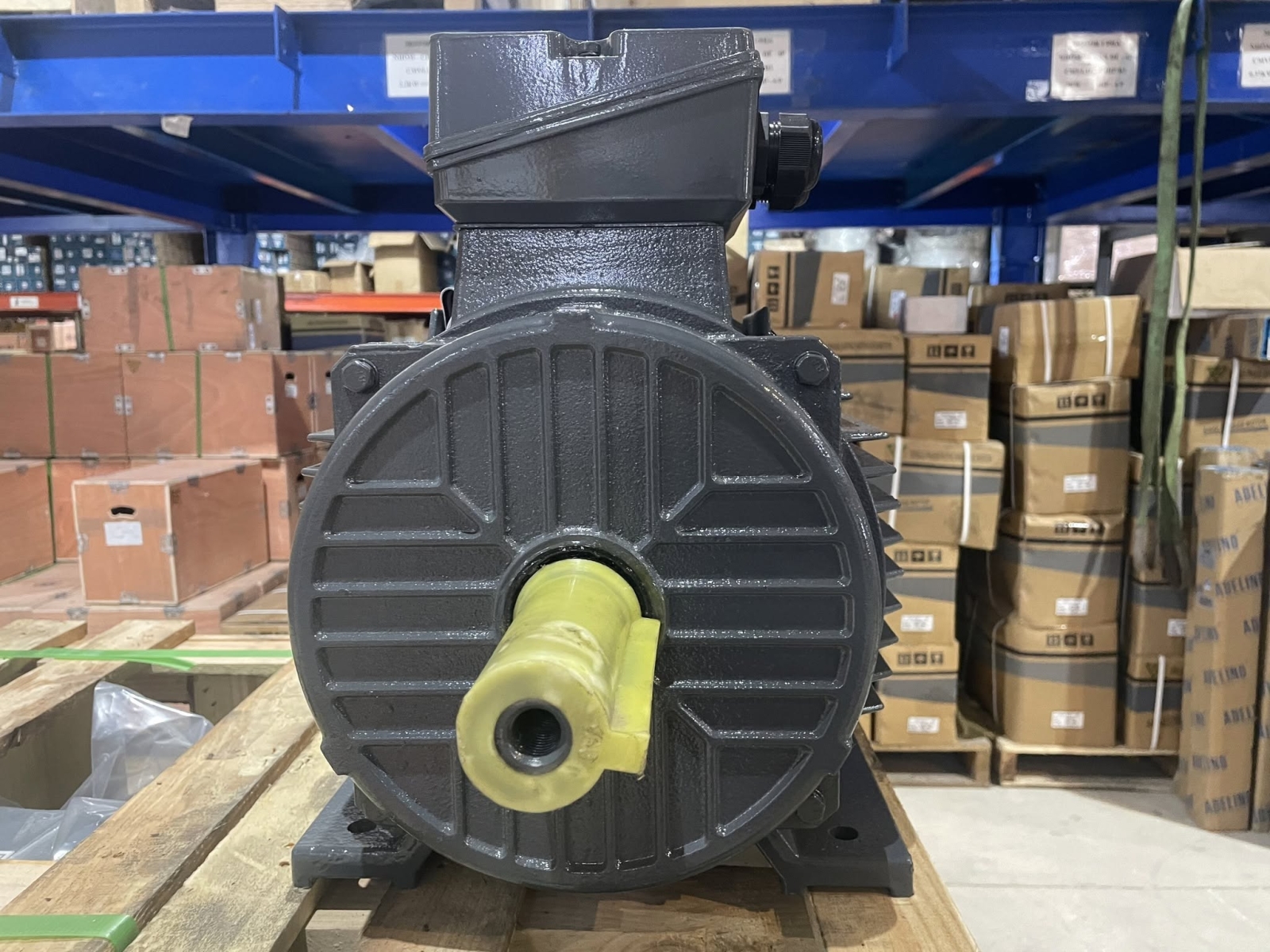

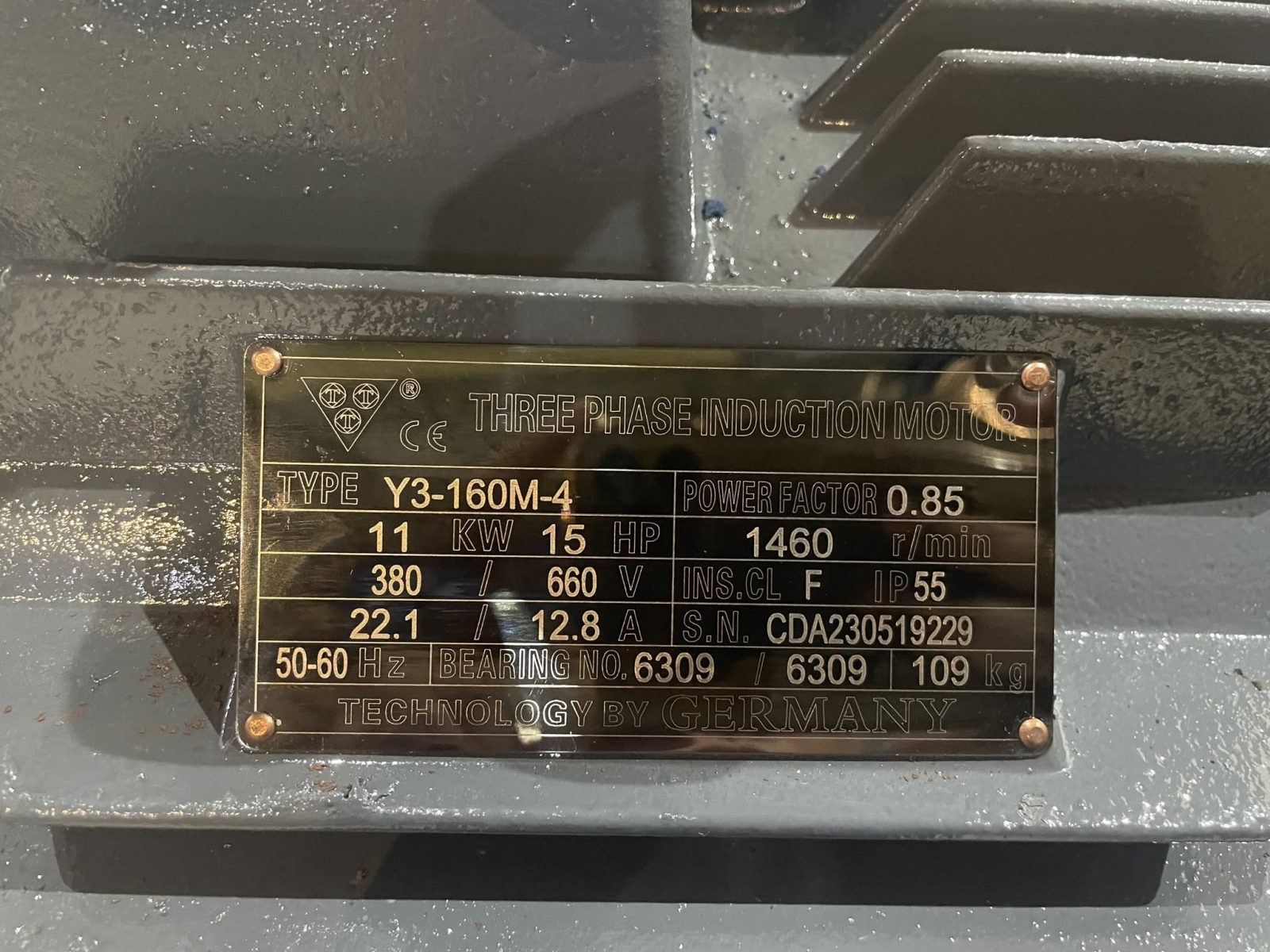

_là động cơ điện không đồng bộ 3 pha thuộc dòng Y3 thế hệ mới, được sản xuất bởi thương hiệu TTT – nhà sản xuất động cơ điện uy tín hàng đầu tại Việt Nam. Máy có công suất 11kW (15HP), sử dụng nguồn điện 3 pha 380/660V 50/60Hz, dòng tiêu thụ tương ứng 21.1A (∆) / 12.8A (Y), 4 cực, tốc độ quay 1460 vòng/phút. Động cơ được chế tạo với vỏ gang đúc nguyên khối chắc chắn, cấp bảo vệ IP55 chống bụi và tia nước, cách điện Class F chịu nhiệt cao, đạt tiêu chuẩn kiểm định CO.CQ rõ ràng. Thiết kế cứng cáp, chịu rung và chịu nhiệt tốt, phù hợp cho các ứng dụng công nghiệp nặng như kéo băng tải, máy bơm, quạt công nghiệp, máy nén khí, trạm trộn bê tông và nhiều dây chuyền sản xuất. Sản phẩm được bảo hành 6 tháng chính hãng.

• Cung cấp nguồn động lực quay cho các thiết bị công nghiệp như bơm nước, bơm dầu, quạt hút, quạt thổi, máy nén khí.

• Dẫn động băng tải, băng chuyền trong các dây chuyền sản xuất, chế biến thực phẩm, vật liệu xây dựng, khai thác khoáng sản.

• Kéo máy trộn bê tông, máy khuấy hóa chất, máy cán, máy ép trong các nhà máy cơ khí, nhựa, cao su.

• Vận hành máy nghiền, máy băm, máy xay trong ngành chế biến thức ăn chăn nuôi, phân bón.

• Cung cấp chuyển động cho cầu trục, tời nâng, cổng trục (kết hợp hộp giảm tốc).

• Truyền động cho máy nén khí piston, máy nén trục vít, các hệ thống khí nén công nghiệp.

• Ứng dụng trong các hệ thống thông gió, điều hòa không khí cho nhà xưởng, tòa nhà.

_Ứng dụng thực tế mô tơ kéo vỏ gang TTT Y3-160M-4 :

• Nhà máy sản xuất vật liệu xây dựng (xi măng, gạch, cát): Dẫn động băng tải vận chuyển nguyên liệu, máy nghiền clinker, máy trộn bê tông, máy ép gạch.

• Hệ thống cấp nước và xử lý nước thải: Vận hành bơm nước sạch, bơm chìm, bơm bùn, máy thổi khí trong các trạm cấp nước, nhà máy xử lý nước thải công suất lớn.

• Ngành chế biến thực phẩm – thức ăn chăn nuôi: Kéo máy xay, máy trộn nguyên liệu, băng tải đóng gói, hệ thống nâng hạ, vít tải.

• Ngành cơ khí – gia công kim loại: Dẫn động các máy tiện, máy phay, máy bào, máy mài, máy cắt, máy dập, máy uốn – công suất vừa.

• Ngành dệt may – da giày: Chạy các máy kéo sợi, máy dệt, máy nhuộm, máy cán vải, máy cắt da.

• Ngành nhựa – cao su: Kéo máy cán nhựa, máy trộn cao su, máy đùn, máy ép phun, máy tái chế nhựa.

• Ngành gỗ – nội thất: Dẫn động máy bào, máy cưa, máy chà nhám, máy ép ván, băng tải vận chuyển gỗ.

• Khai thác mỏ, khoáng sản: Vận hành băng tải mỏ, máy nghiền đá, máy tuyển quặng, quạt thông gió hầm lò.

• Trạm trộn bê tông thương phẩm, trạm nhựa đường: Kéo các thiết bị trộn, cân, cấp liệu, băng tải.

• Tòa nhà cao tầng, trung tâm thương mại: Vận hành bơm tăng áp, bơm chữa cháy, quạt thông gió, thang máy (thông qua động cơ kéo cáp).

_Hướng dẫn lắp đặt và sử dụng động cơ kéo 3 pha TTT Y3-160M-4 :

1. Kiểm tra trước khi lắp đặt:

   • Kiểm tra motor còn nguyên vẹn, không bị nứt vỡ, biến dạng, rò rỉ mỡ bôi trơn ở ổ bi.

   • Kiểm tra ký hiệu điện áp (380/660V), cách đấu dây hình tam giác (∆) hoặc hình sao (Y) phù hợp với nguồn điện hiện có (380V đấu ∆, 660V đấu Y).

   • Kiểm tra các thiết bị bảo vệ: rơ-le nhiệt, máy cắt, cầu dao, tiếp điểm, đảm bảo tương thích với dòng định mức (21.1A / 12.8A).

   • Chuẩn bị mặt bệ lắp đặt: phẳng, vững chắc, chịu được rung và tải trọng động của motor.

2. Lắp đặt cơ khí:

   • Cố định motor vào bệ đỡ bằng các bu lông cường độ cao, siết đều với moment lực theo tiêu chuẩn (thường dùng bu lông M12-M16).

   • Lắp khớp nối hoặc puli, đai truyền lên trục ra, kiểm tra độ đồng tâm giữa trục motor và trục tải (sai số ≤ 0.05mm).

   • Lắp và căng đai (nếu dùng puli) đúng lực căng, tránh trượt hoặc quá căng gây tải cho ổ bi.

3. Đấu nối điện:

   • Mở hộp đấu dây trên motor, đấu dây nguồn 3 pha vào 3 đầu dây, còn 3 đầu còn lại đấu nối tạo hình tam giác (∆) hoặc hình sao (Y) theo sơ đồ.

   • Sử dụng cáp dẫn điện có tiết diện đủ lớn (tối thiểu 6mm² cho dòng 21.1A, nên dùng 10mm² để an toàn).

   • Nối dây tiếp đất (PE) cho vỏ motor theo quy định.

   • Lắp các thiết bị bảo vệ, khởi động từ, rơ-le nhiệt, cầu chì phù hợp với tải.

4. Vận hành:

   • Kiểm tra các khớp nối, đai truyền, bệ đỡ trước khi bật điện.

   • Bật nguồn, chạy thử không tải trong 5-10 phút: kiểm tra chiều quay đúng yêu cầu (nếu sai, đảo 2 pha bất kỳ), kiểm tra tiếng ồn (không có tiếng kêu, rít, va đập bất thường), kiểm tra dòng điện ở mức không tải (khoảng 30-40% dòng định mức).

   • Chạy có tải từ từ: tăng dần tải, theo dõi dòng điện, nhiệt độ vỏ, nhiệt độ ổ bi (không quá 90°C).

   • Trong quá trình vận hành, định kỳ kiểm tra rung động, nhiệt độ, dòng điện qua các pha để phát hiện sự cố.

5. Bảo dưỡng định kỳ:

   • Tra mỡ bôi trơn ổ bi định kỳ (sau 2.000-3.000 giờ hoặc 6 tháng/lần) với loại mỡ chuyên dụng (VD: mỡ lithium).

   • Vệ sinh khe tản nhiệt, cánh quạt làm mát trên vỏ motor để đảm bảo thông gió, tản nhiệt tốt.

   • Kiểm tra và siết lại các bu lông bắt giữ định kỳ mỗi 3 tháng.

   • Kiểm tra cách điện của motor định kỳ (dùng megometer 500V, điện trở cách điện > 1MΩ).

   • Kiểm tra sự hao mòn của ổ bi, bạc lót, phớt chắn và thay thế khi cần.

   • Đảm bảo motor được bảo quản ở nơi khô ráo, tránh ẩm ướt và hóa chất ăn mòn khi khi sử dụng
